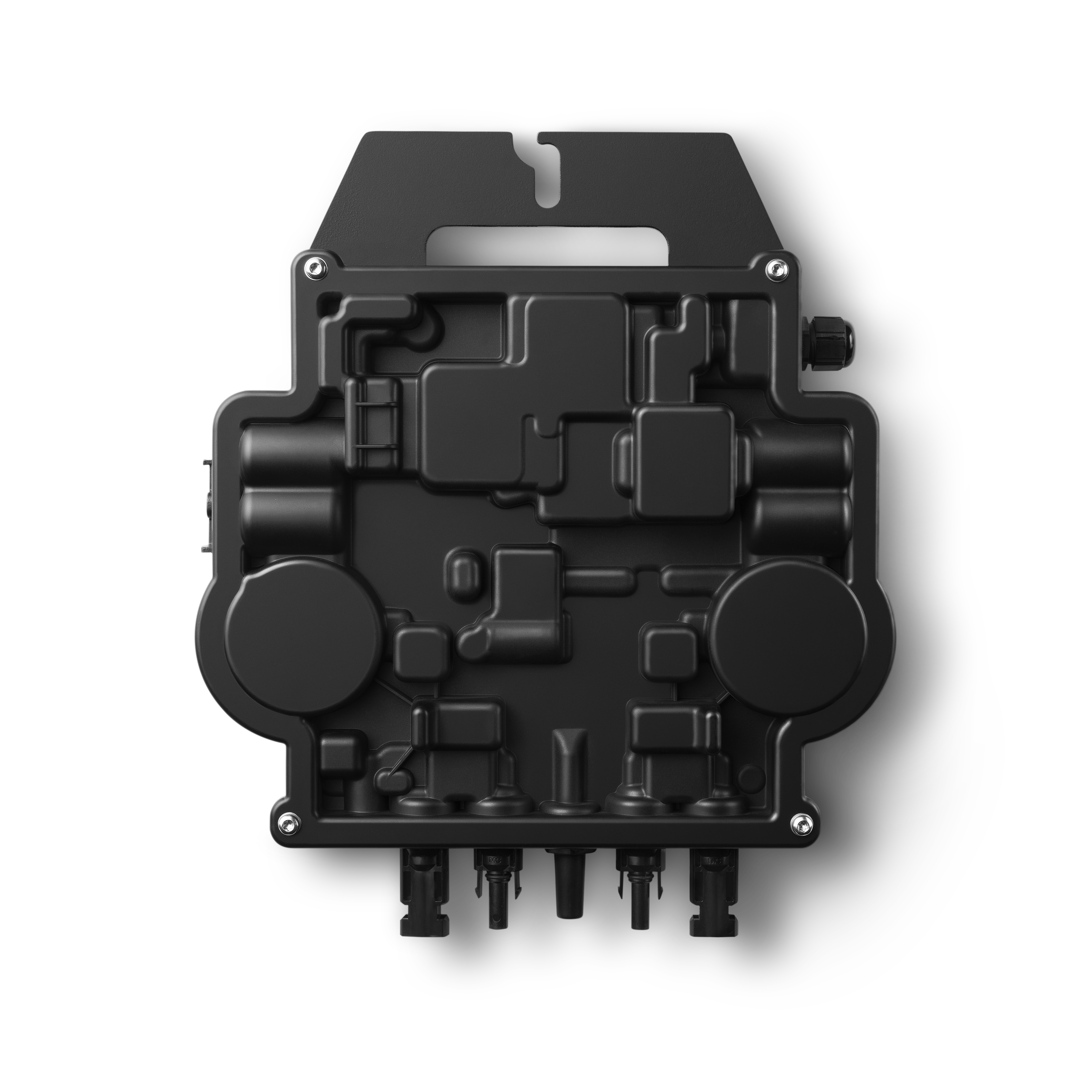

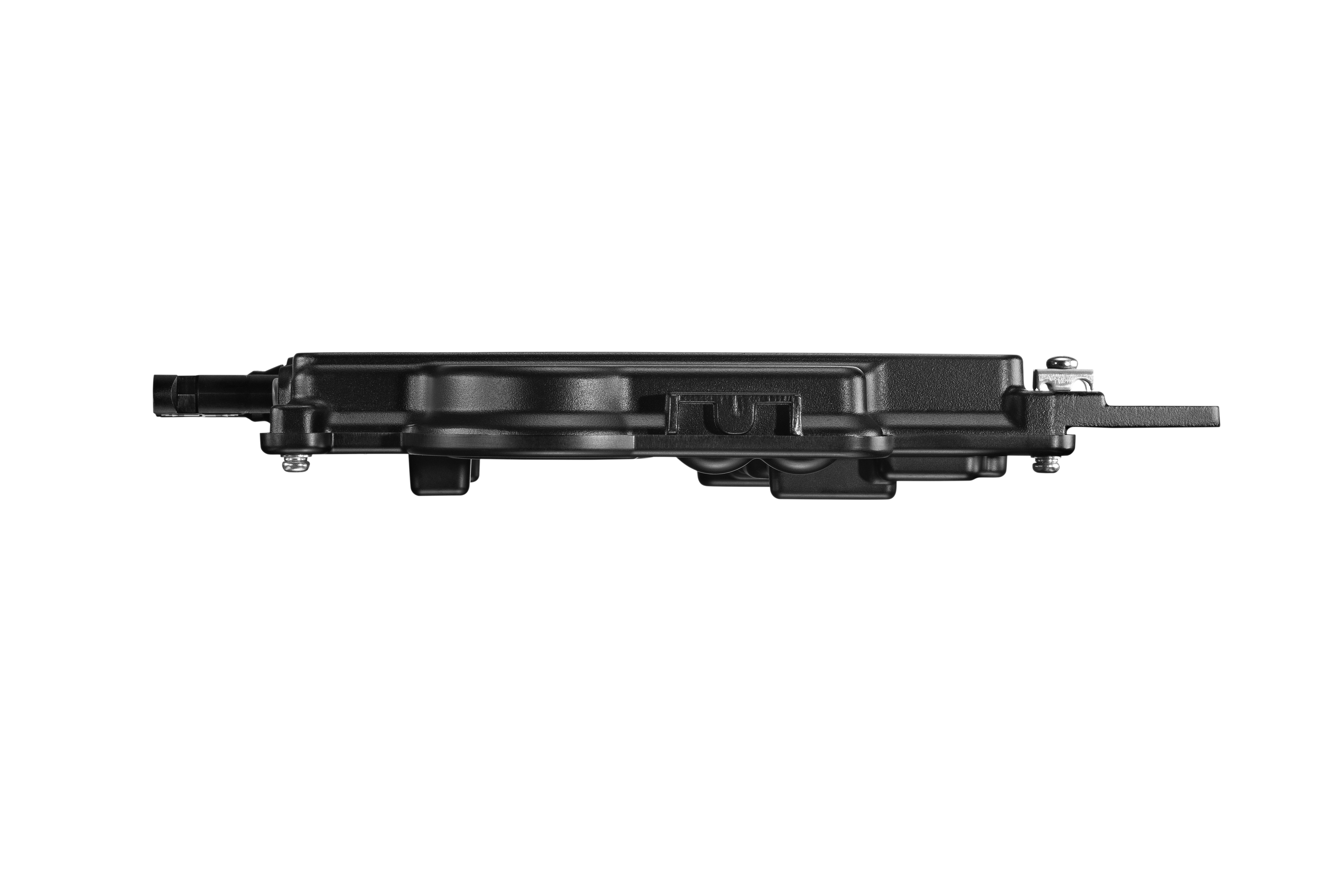

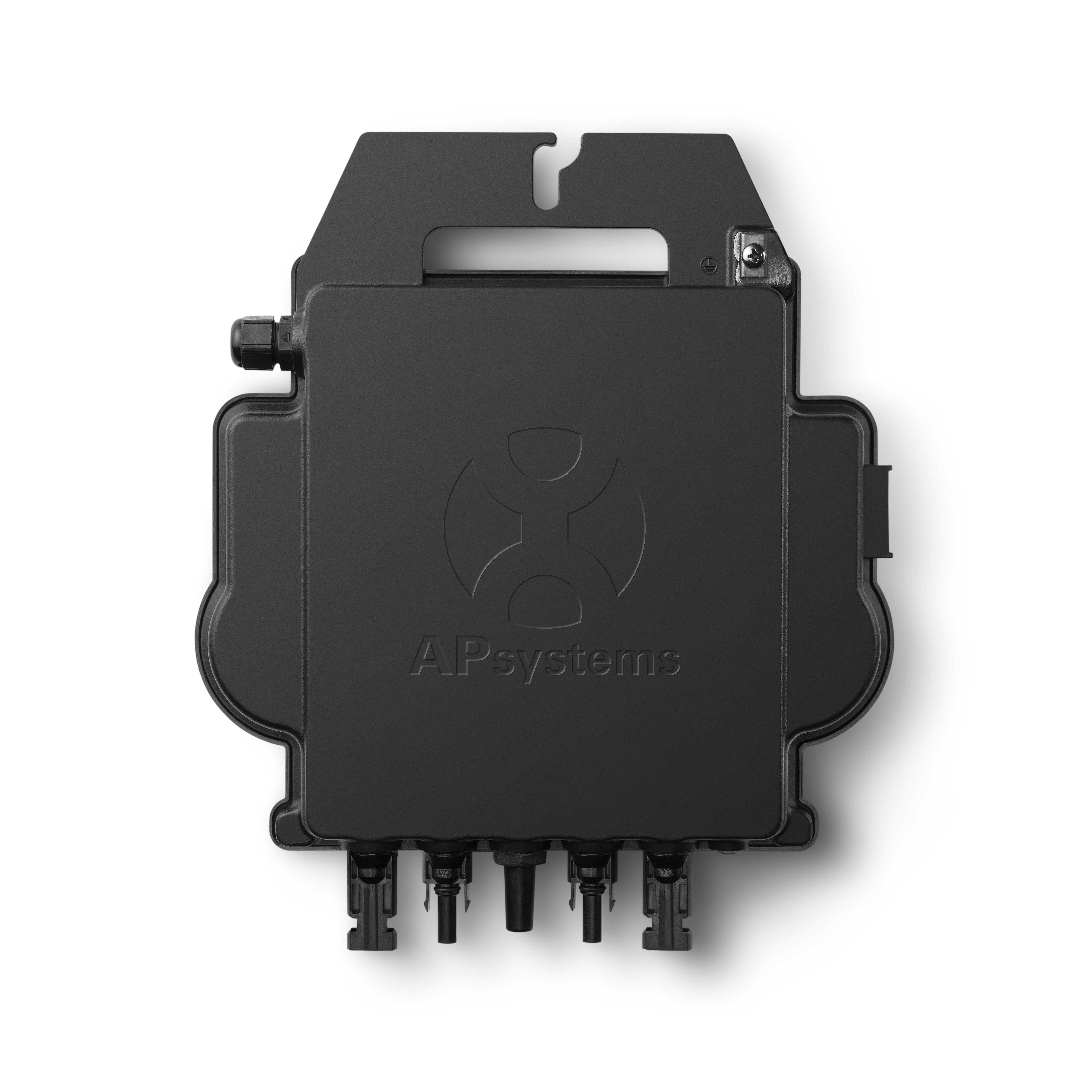

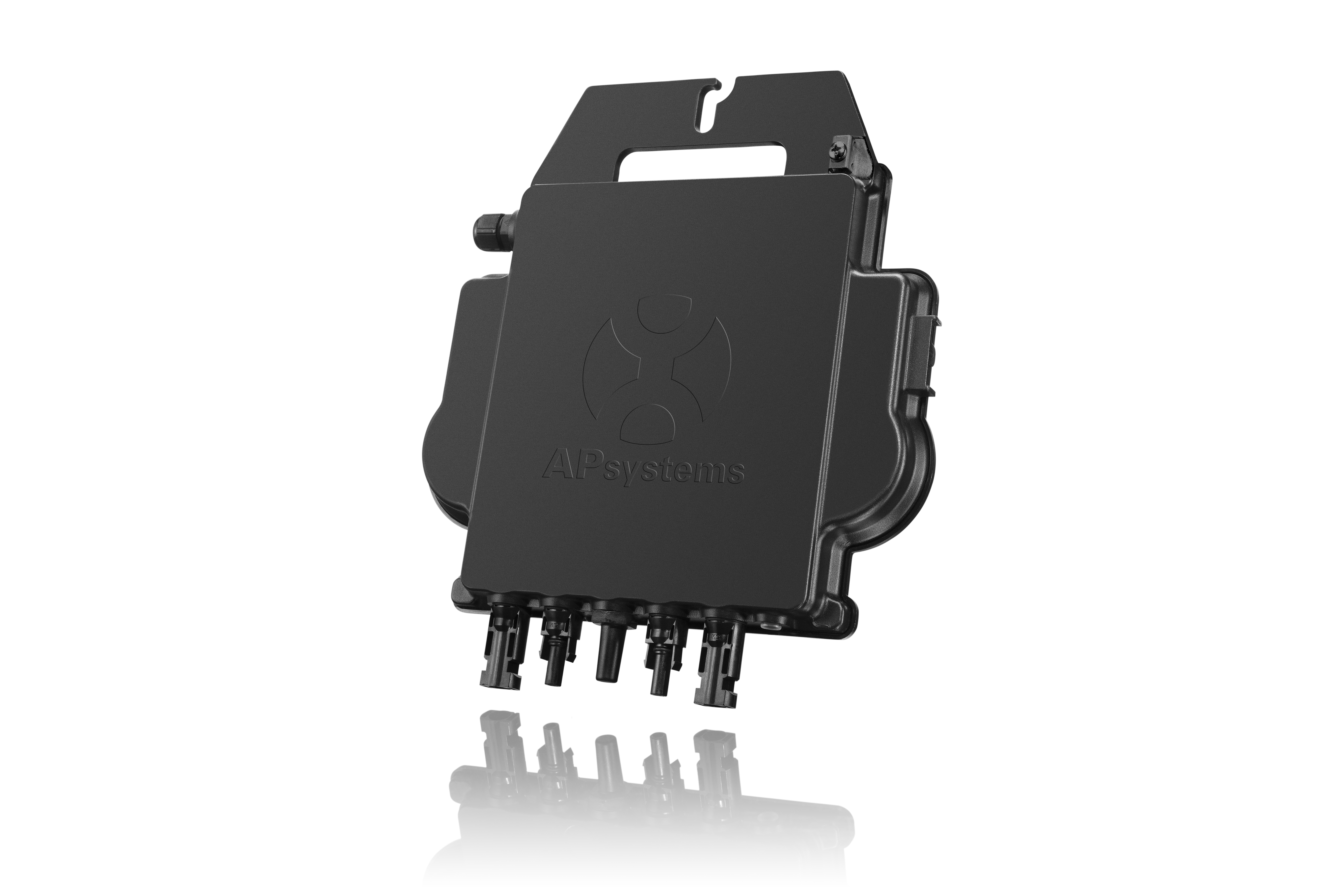

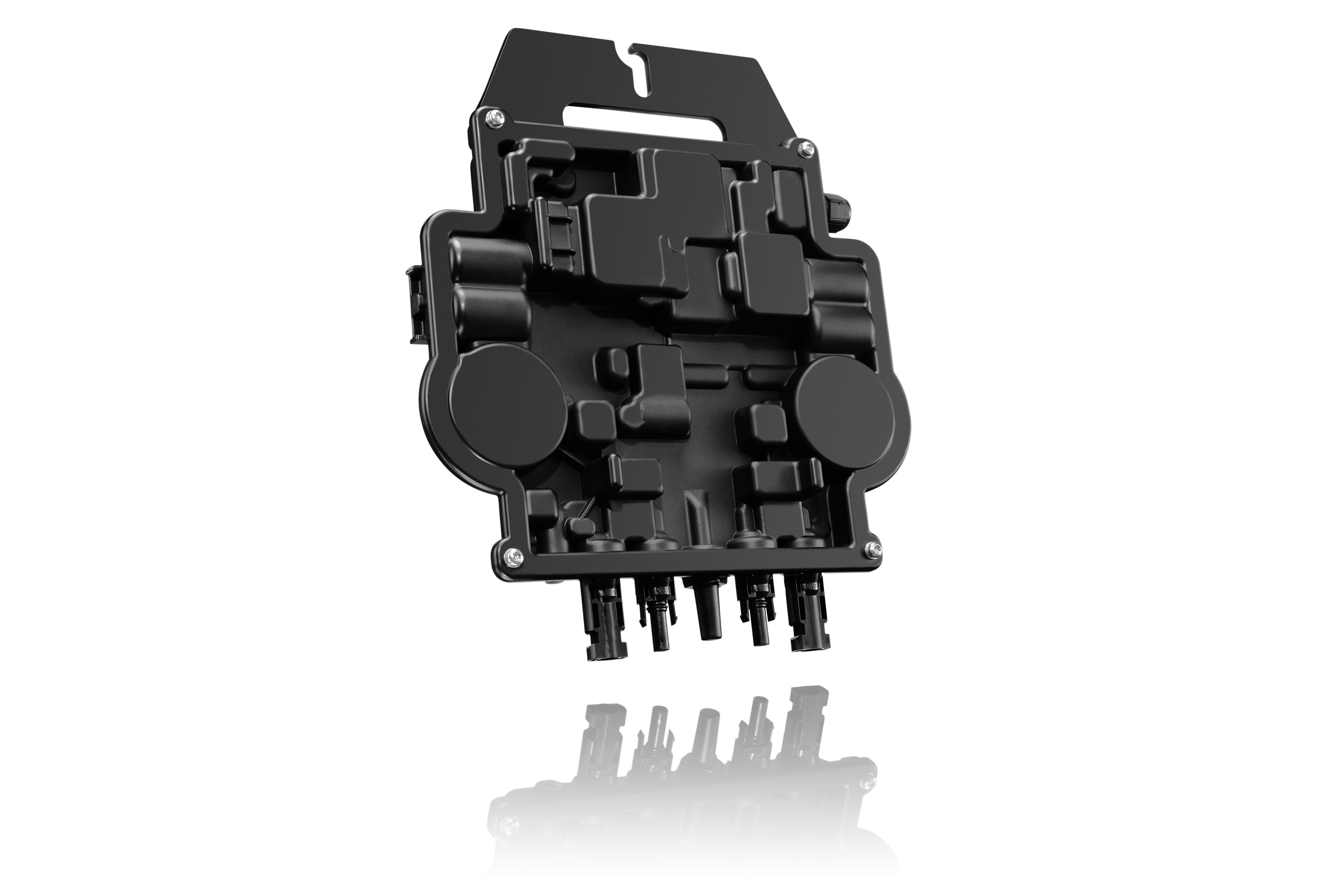

Mikrowechselrichter DS3-S-EU
Produktnummer:
100038
Hersteller:
APSystems
Länge:
263 mm
Breite:
218 mm
Höhe:
41 mm
Gewicht:
2.7 kg
Mikrowechselrichter DS3-S-EU
| AC Leistung: | 600 W |
|---|---|
| Kommunikation: | Zigbee |
| MPP-Tracker: | 2 |
| Phasen: | 1 |
| Spannungsbereich: | 28 - 45 Volt |
Die dritte Generation der Dual-Mikro-wechselrichter von APsystems erreicht beispiellose Ausgangsleistungen von
600 VA, um sich an die heutige und künftige Generation von Hochleistungspanelen anzupassen. Mit
2 unabhängigen MPPT und verschlüsselten Zigbee-Signalen profitiert der DS3-S von einer völlig neuen
Architektur und sind vollständig abwärtskompatibel mit den QS1- und YC600-Mikrowechselrichtern.
Das innovative und kompakte Design macht das Produkt leichter und maximiert die Stromproduktion. Die Komponenten
sind mit Silikon vergossen, um die Belastung der Elektronik zu reduzieren, die Wärmeableitung zu erleichtern, und die
Wasserdichtheit zu verbessern. Strenge Testmethoden, einschließlich beschleunigter Lebensdauertests, gewährleisten
eine maximale Zuverlässigkeit des Systems. Eine 24/7-Energie-überwachung über Apps oder ein webbasiertes Portal
erleichtert die Ferndiagnose und -wartung.
Die neue DS3-Serie interagiert mit Stromnetzen durch eine Funktion, die als RPC (Reactive Power Control) bezeichnet
wird, um Photovoltaik-Leistungsspitzen im Netz besser zu bewältigen. Mit einer Leistung und einem Wirkungsgrad
von 97.3% sowie einer einzigartigen Integration mit 20% weniger Komponenten, setzt der APsystems DS3-S neue Maßstäbe für private und gewerbliche PV.
Funktion
- Ein Mikrowechselrichter kann 2 Panels bedienen
- Maximale dauerhafte Ausgangsleistung 600VA
- Zwei Eingangskanäle mit unabhängigen MPPTs
- Reactive Power Control
- Maximale Zuverlässigkeit, IP67
- Verschlüsselte ZigBee-Kommunikation
- VDE Relais integriert
| Eingangsdaten | |
| Empfohlener PV-Modulleistungsbereich (STC) | 255Wp-550Wp+ |
| MPPT Spannungsbereich(1) | 28V-45 V |
| Betriebsspannungsbereich | 16V-60 V |
| Maximale Eingangsspannung | 60 V |
| Maximale Eingangsstromstärke | 18A x 2 |
| Isc PV | 22.5A x 2 |
| Ausgangsdaten | |
| Maximale Ausgangsleistung | 600VA |
| Nennausgangsspannung | 230V/184V-253V |
| Nennausgangsstrom | 2.6A |
| Nennausgangsfrequenz | 50Hz/48Hz-51Hz |
| Leistungsfaktor (Standard/Regelbereich) | 0.99/0.8 untererregt... 0.8 übreerregt |
| Max. Einheiten je Stromkreis bei 2.5mm² | 8 |
| Wirkungsgrad | |
| Max. Wirkungsgrad | 97.3% |
| Nennwirkungsgrad MPPT | 99.5% |
| Nachtverbrauch | 20mW |
| Mechanische Daten | |
| Betriebstemperaturbereich | - 40 °C bis + 65 °C |
| Lagertemperaturbereich | - 40 °C bis + 85 °C |
| AC Buskabel | 2.5mm2(23A) |
| DC Steckernorm | Stäubli MC4 PV-ADBP4-S2&ADSP4-S2 |
| Kühlung | Natürliche Konvektion - Keine Lüfter |
| Gehäuseschutzart | IP67 |
Anmelden
Steuerung / Monitoring
Neu

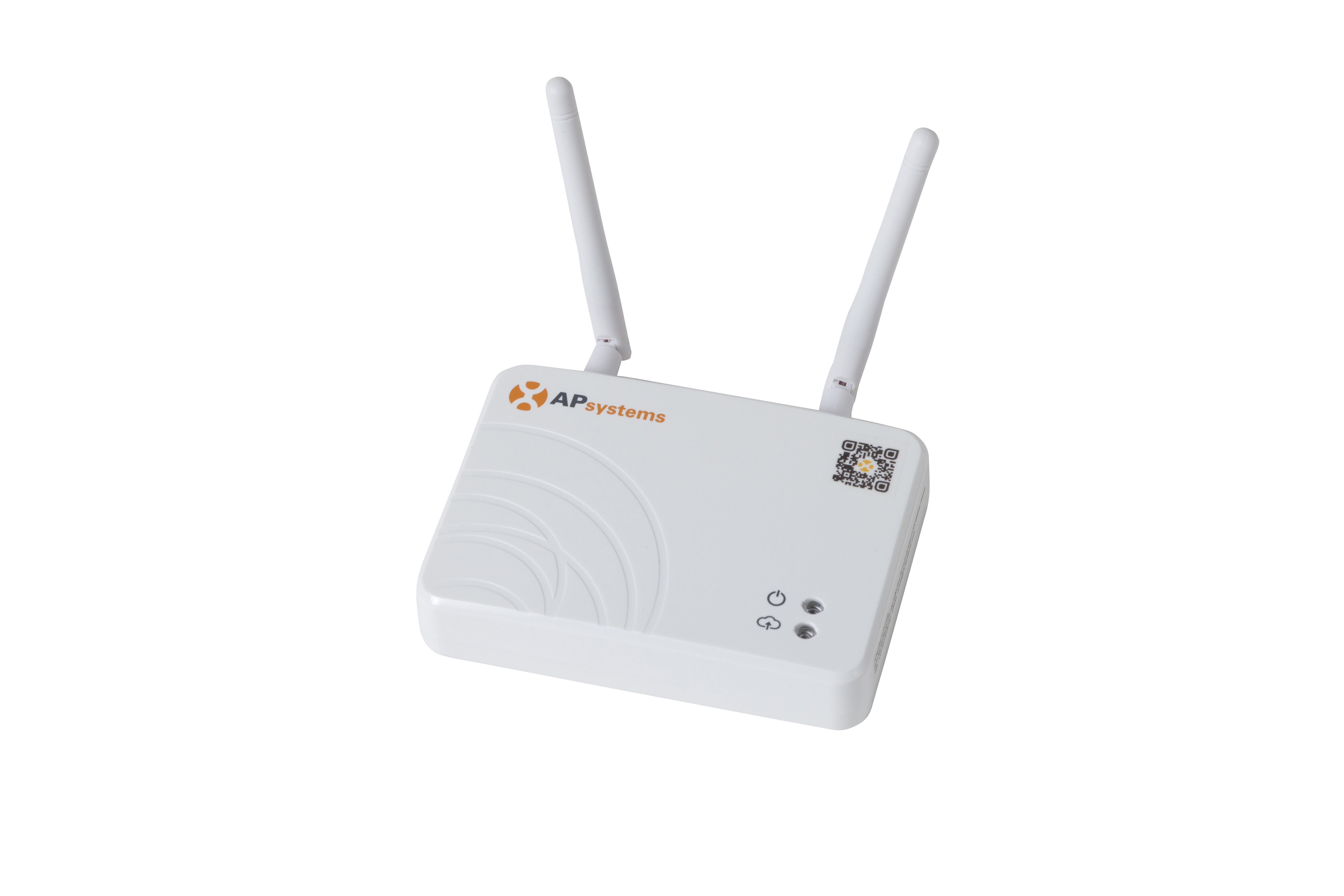

ECU-R
Die APsystems Energy Communication Unit (ECU-R) ist das Informationsgateway für unsere
Mikrowechselrichter. Das ECU-R sammelt Modulleistungsdaten von jedem einzelnen Mikrowechselrichter
und überträgt die Informationen in Echtzeit an eine Internetdatenbank. Durch die Software APsystems Energy
Monitoring und Analysis (EMA) bietet Ihnen die ECU-R eine genaue Analyse jedes Mikro-Wechselrichters
und PV-Moduls in Ihrer von APsystems betriebenen Solaranlage. Über die benutzerfreundliche Oberfläche
haben Sie über unser webbasiertes Portal oder unsere APP in Sekundenschnelle Zugriff auf die Leistung
Ihrer Solaranlage.
Funktionen
Erfassung und Übermittlung von
WechselrichterdatenEchtzeitüberwachung jedes
WechselrichtersStabile drahtlose verschlüsselte ZigBeeKommunikation mit Mikro-Wechselrichtern,
integriertes Wi-FiKlein und flexibel
Details
Für Preise anmelden
Preise sind nur für Geschäftskunden nach erfolgreicher Registrierung sichtbar
Neu
ECU-B
Die ECU-B ist das Informationsgateway für unsere Wechselrichter. Sie wurde speziell entwickelt, um
kleine PV-Anlagen bis zu 4 PV-Modulen zu überwachen. Das Gerät sammelt Modulleistungsdaten von
jedem einzelnen Wechselrichter und überträgt diese Informationen in Echtzeit an eine Internetdatenbank.
Durch die APsystems Energieüberwachungs- und Analysesoftware (EMA) bietet Ihnen die ECU-B eine
genaue Analyse jedes Wechselrichters und Moduls in Ihrer Solaranlage von APP. Über die benutzerfreundliche Oberfläche haben Sie in Sekundenschnelle Zugang zu Ihrer Solaranlage.
Funktionen
Erfassung und Übermittlung von
WechselrichterdatenEchtzeitüberwachung jedes
Wechselrichters Stabile drahtlose verschlüsselte ZigBeeKommunikation mit Mikro-Wechselrichtern,
integriertes Wi-Fi Maximale Überwachung
von 4 Eingangskanälen
Details
Für Preise anmelden
Preise sind nur für Geschäftskunden nach erfolgreicher Registrierung sichtbar
Neu

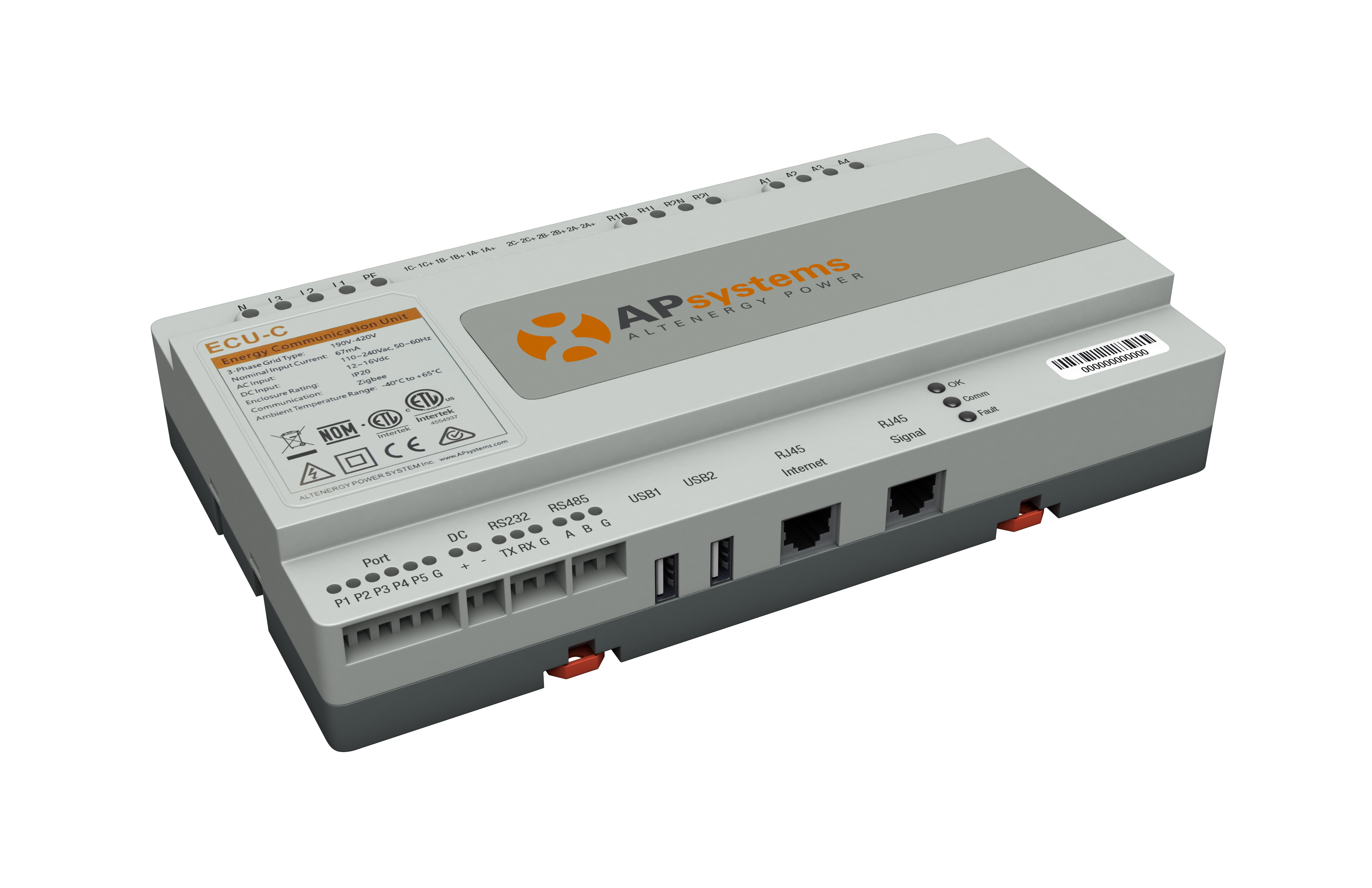

ECU-C
Das APsystems Gateway, unsere hochmoderne Energie-Kommunikationseinheit (ECU), sammelt PV-Erzeugungsdaten von Mikro-Wechselrichtern, Energie-Import/Export-Daten aus dem Netz und Energieverbrauchsdaten und
liefert sie an die APsystems-Plattform für Energieüberwachung und -analyse (EMA). Über die EMA-Web- oder Mobilanwendung können die Benutzer Einblicke in die Leistung und Energieinformationen auf Modulebene erhalten.
Mit Sensormessung in Echtzeit und internen Relais ermöglicht die ECU-C erweiterte Funktionalität, z. B. Einspeisebegrenzung, Steuerung externer Geräte (z. B. Warmwasserbereiter) usw. Funktionen
Eingebaute Messungen von PV-Ertrag, Verbrauch
und Netzeinspeisung über externe SensorenStabile, drahtlose und verschlüsselte ZigBeeKommunikation mit den Mikrowechselrichtern,
WLAN und Ethernet mit dem InternetrouterDynamische Einspeisebegrenzung 5V DC-Ausgang über USB-Port Eingebautes Relais zum Beschalten externer
Verbraucher Betrieb mit ein- oder dreiphasigen Anlagen.
Details
Für Preise anmelden
Preise sind nur für Geschäftskunden nach erfolgreicher Registrierung sichtbar
Kabel
Neu

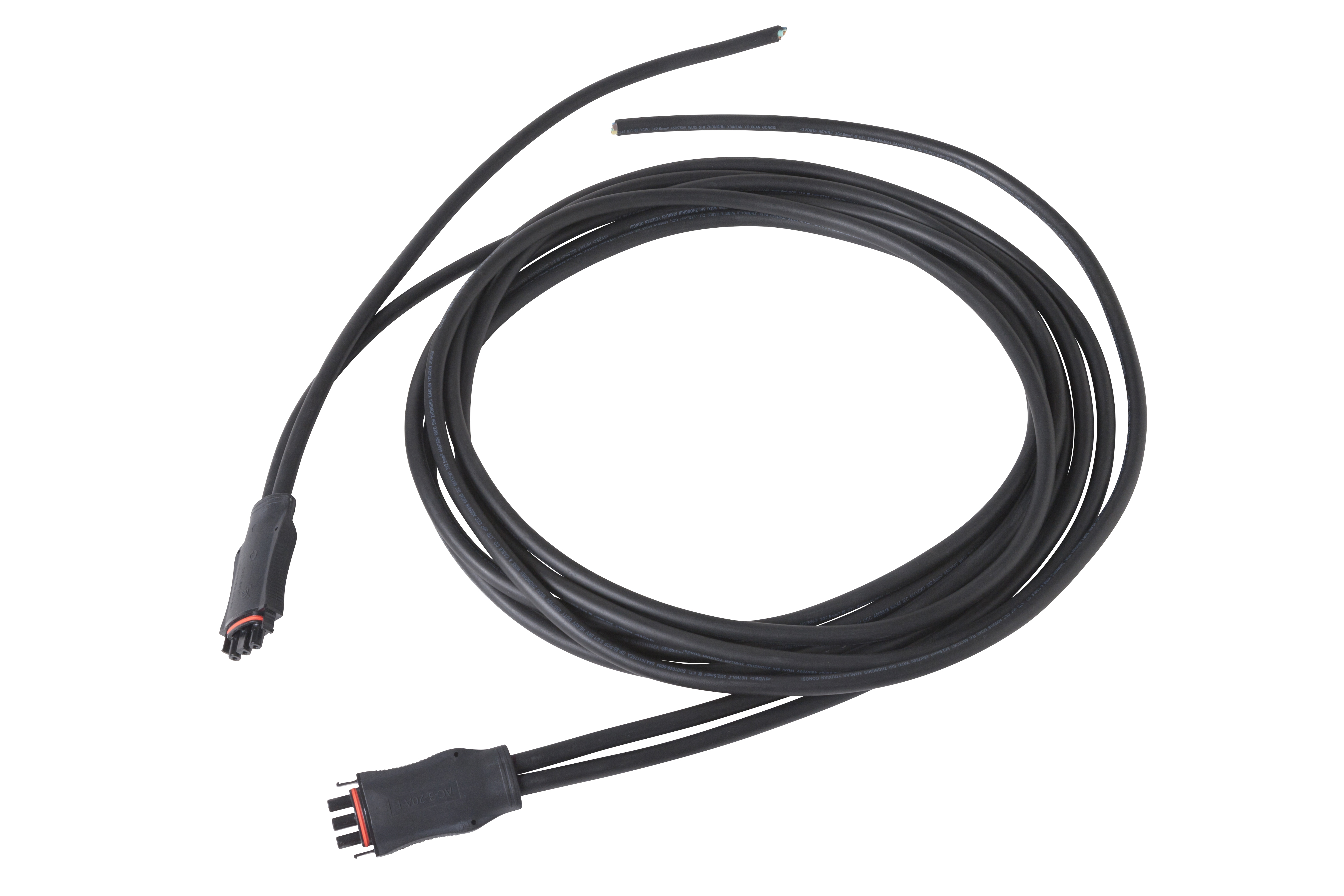

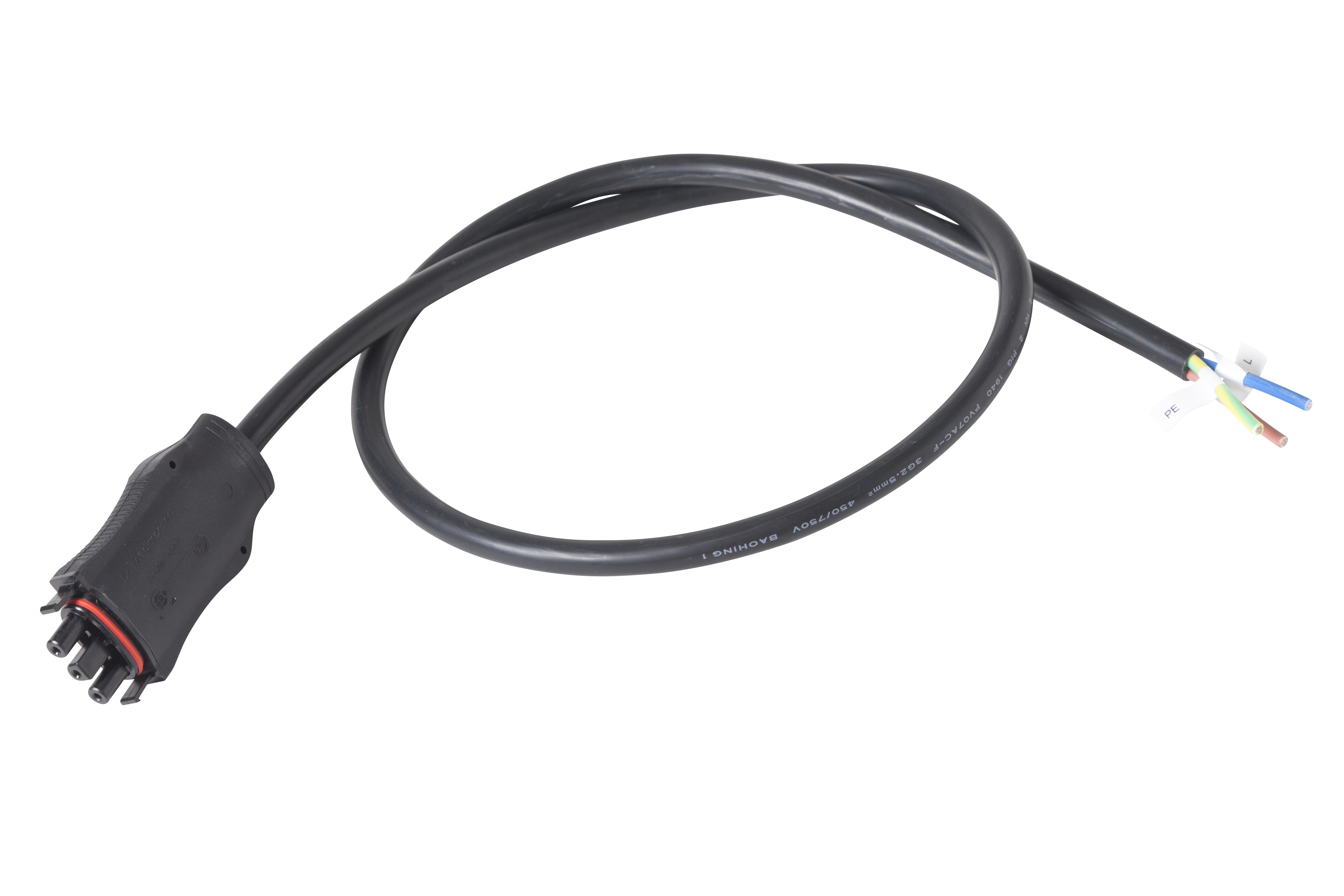

Y3 Einspeisekabel 1m
