ECU-C
Produktnummer:
100042
Hersteller:
APSystems

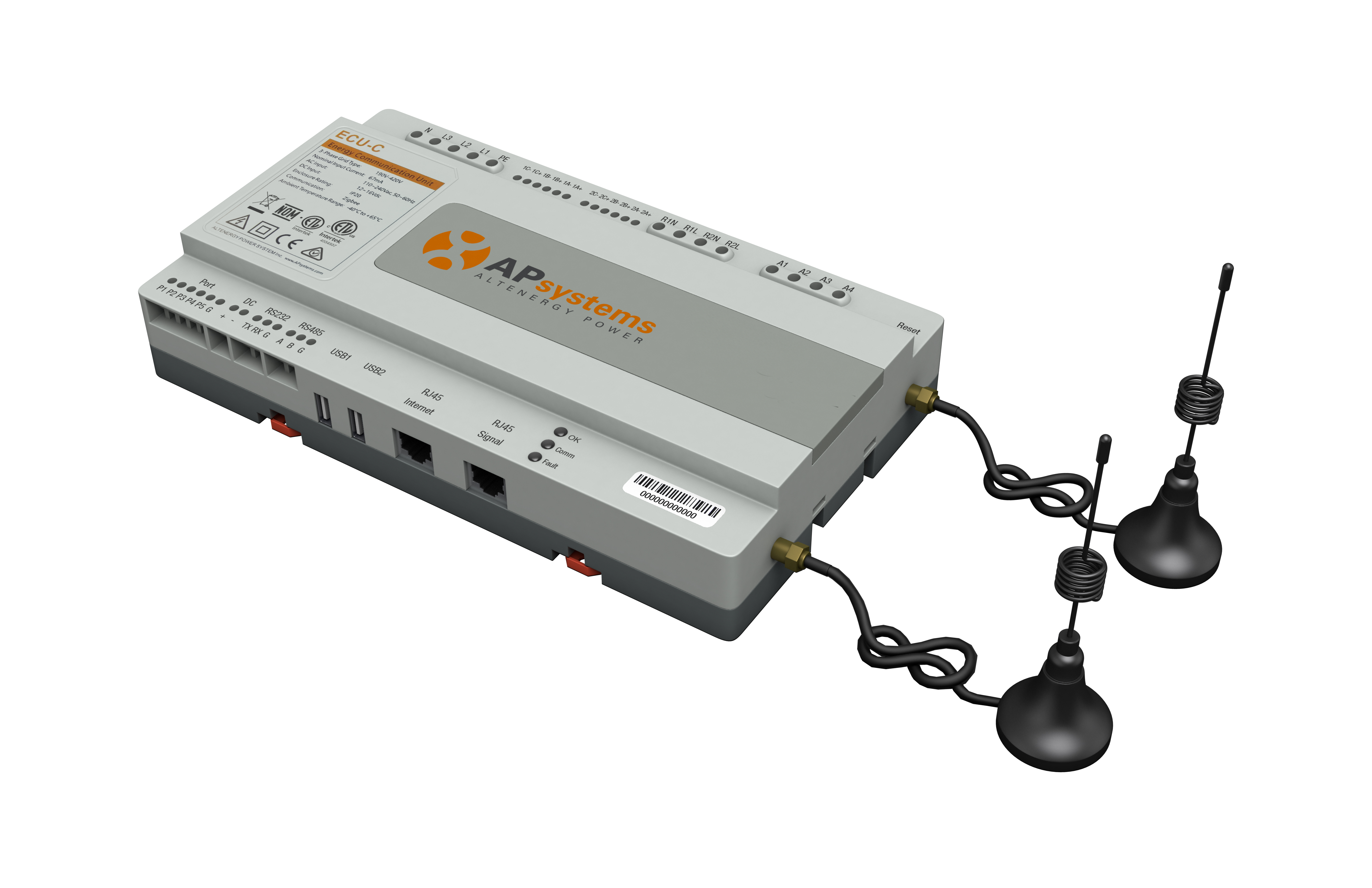

ECU-C
Das APsystems Gateway, unsere hochmoderne Energie-Kommunikationseinheit (ECU), sammelt PV-Erzeugungsdaten von Mikro-Wechselrichtern, Energie-Import/Export-Daten aus dem Netz und Energieverbrauchsdaten und
liefert sie an die APsystems-Plattform für Energieüberwachung und -analyse (EMA). Über die EMA-Web- oder Mobilanwendung können die Benutzer Einblicke in die Leistung und Energieinformationen auf Modulebene erhalten.
Mit Sensormessung in Echtzeit und internen Relais ermöglicht die ECU-C erweiterte Funktionalität, z. B. Einspeisebegrenzung, Steuerung externer Geräte (z. B. Warmwasserbereiter) usw.
Funktionen
- Eingebaute Messungen von PV-Ertrag, Verbrauch und Netzeinspeisung über externe Sensoren
- Stabile, drahtlose und verschlüsselte ZigBeeKommunikation mit den Mikrowechselrichtern, WLAN und Ethernet mit dem Internetrouter
- Dynamische Einspeisebegrenzung
- 5V DC-Ausgang über USB-Port
- Eingebautes Relais zum Beschalten externer Verbraucher
- Betrieb mit ein- oder dreiphasigen Anlagen.
| System Eigenschaften | |
| Kommunikation zu WR |
ZigBee 2.4 GHz |
| Höchstzahl Mikrowechselrichter | 100 |
| DrahtlosKommunikation zu EMA | Wi-Fi 802.11g/n /GSM Cellular |
| Ethernet | 10/100M Auto-sensing, Auto-negotiation |
| USB-Schnittstelle | 5V DC, 0,5A Ausgang x 2 |
| RS232 | Standard |
| RS485 | Standard |
| RJ45 | Standard |
| Wechselstromzufuhr | 110-277VAC, 50-60Hz einphasig - (auf Wunsch dreiphasig) |
| Gleichstromzufuhr | 12V-16V |
| Leistungsaufnahme | 3 W |
| Eigenschaften Sendefunkanlage |
|
| Frequenzbänder | 2412MHZ-2472MHZ (WIFI), 2405mhz-2480mhz (ZigBee) |
| Abgestrahlte Sendeleistung | 16.56 dbm (WIFI), 9.50 dbm (ZigBee) |
| Antennenart | Externe Schraubantenne, SMA Stecker |
| Modulation | DSSS, OFDM |
| Übertragungsmodus | Duplex |
